液氮冷凍研磨儀助力一汽研究院對電路板進行研磨實驗操作|上海凈信
來源：上海凈信
實驗?zāi)康?使用凈信冷凍研磨儀對電路板進行研磨，以便進行后續成分分析。
電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成。其主要工作原理是利用板基絕緣材料隔離開表面銅箔導電層，使得電流沿著預先設計好的路線在各種元器件中流動完成諸如做功、放大、衰減、調制、解調、編碼等功能。

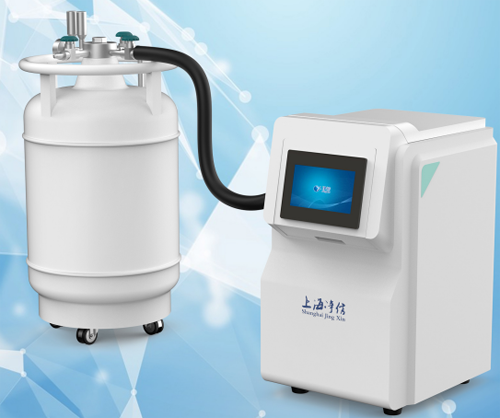

實驗設備：液氮冷凍研磨儀 JXFSTPRP-II-01
實驗地點：長春市*研究院
實驗步驟：
1、對設備進行調試及參數設備。
2、在鋼罐裝樣品及鋼珠。
3、將鋼罐放到液氮罐預冷幾分鐘。
4、將鋼罐取出，安裝到設備上，通入液氮。
5、扣緊蓋子，開始研磨。

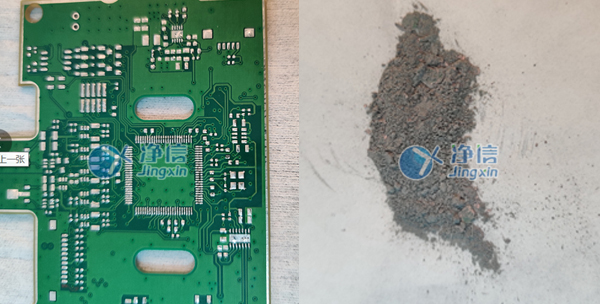

實驗效果：
注意事項：
1、注意實驗中罐子的重量配平，兩邊的重量差在0.1g左右
2、注意一定要擰緊固定裝置，并進行二次確認
實驗結論：JXFSTPRP-II-01冷凍研磨儀研磨效果佳，能夠滿足客戶后續實驗的要求。
